OPL案例：防止绝缘兆欧表测量电容器绝缘电阻时被反充电

资料整理：成都华标企管    资料来源：建峰化工

改进前：

电气值班人员测试采用一端连接电动机出线电缆（电动机接线盒处已成角形连接，所有只需连接任一出线即可），当值班人员手动摇动兆欧表，兆欧表产生相应等级电压检验电机绝缘，当值班人员停止摇动后，容性电机将内部储存的电荷反送至兆欧表，将会导致兆欧表烧坏。即反充电。



改进方法：

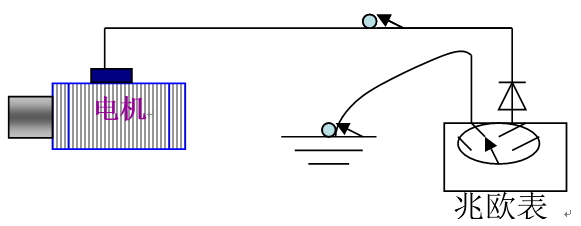

串联一只与兆欧表相当的二极管，这样在测量时电机绝缘值时，二极管单相导通性能使充电的电荷流过，当停止摇动时二极管处于反向载至状态不导通，较好的保护好了兆欧表的完好性。





改进后的效果：

改进后，避免兆欧表损坏，较好的保护好兆欧表的完好性。
