定置管理图设计要点
文 ‖ 成都华标企管 首席顾问 蒋良君




 什么是定置管理？定置管理是对生产现场中的人、物、场所三者之间的关系进行科学地分析研究，使之达到最佳结合状态的一门科学管理方法 。目的是提高效率。
什么是定置管理图？指将策划的定置管理输出形成的定置平面示意图。

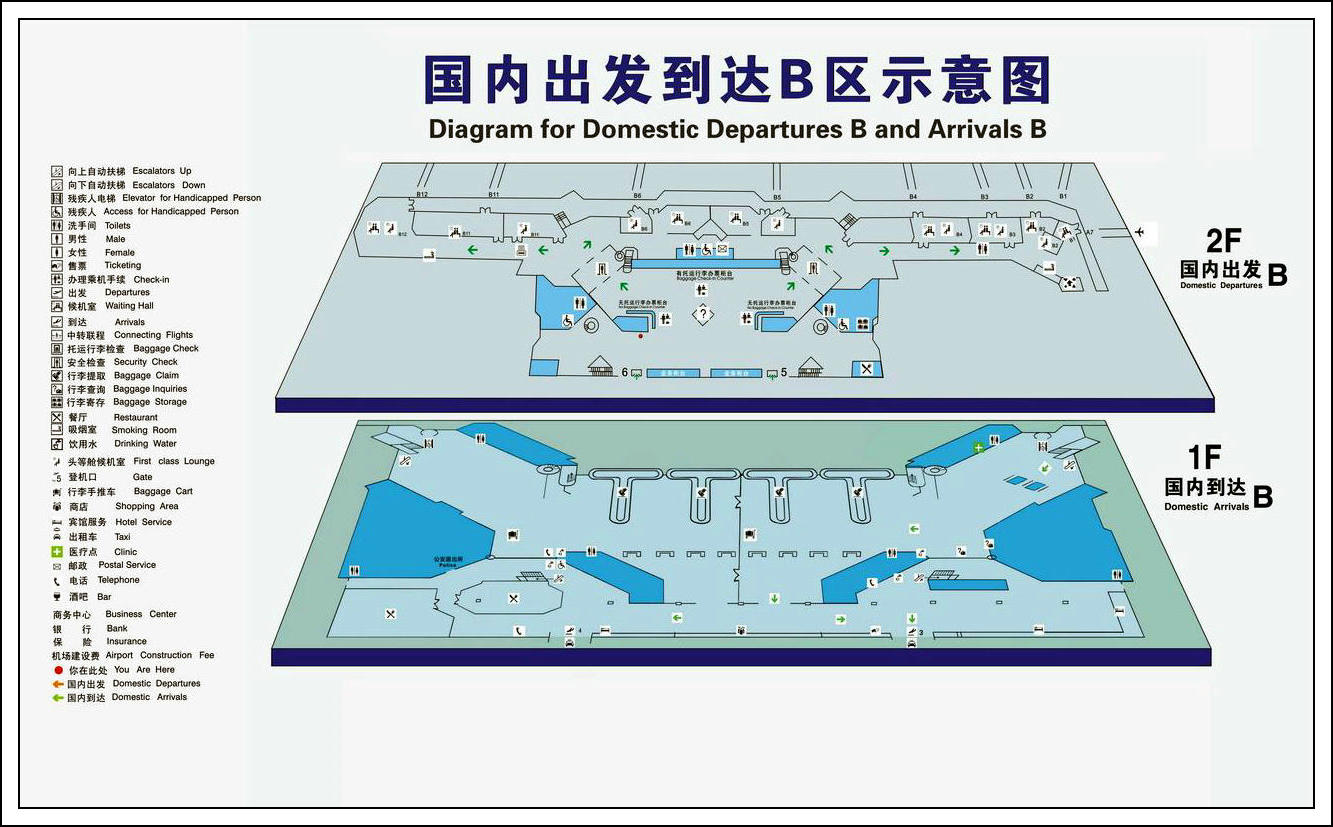

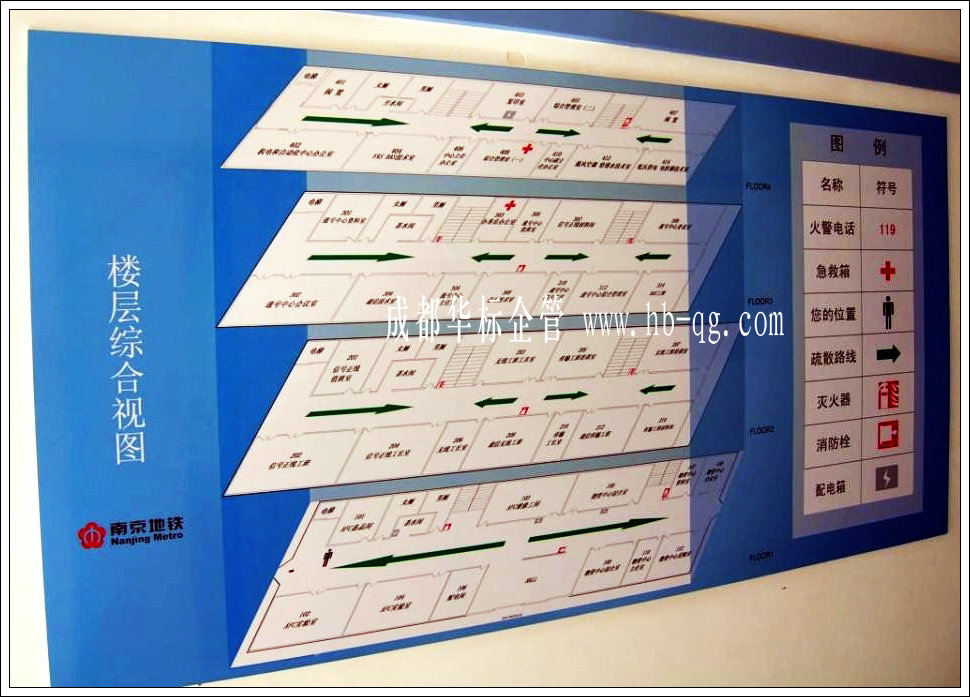

定置图具有导向功能，你看图上的位置、标示等提示，各区域及对象一目了然，可减少或避免你寻找的时间，从而提高效率。如：仓库的物料分区定置图、厂区平面（导向）图、商场购物导向图、航站楼导向图等。

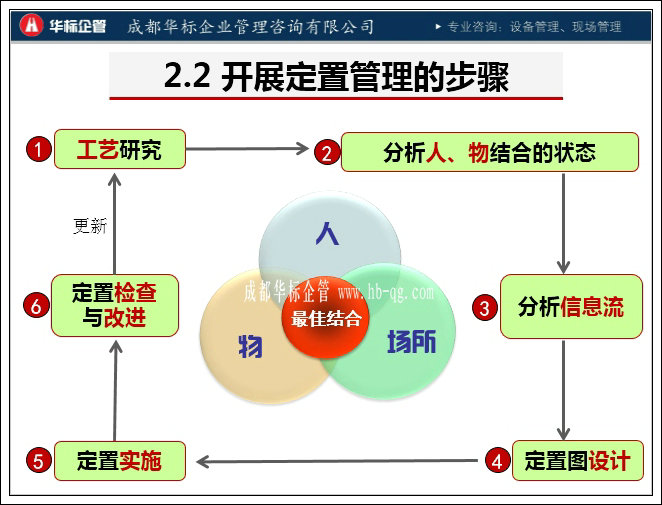

不同的定置图，其用途不同。对于企业现场的定置图而言，需先运用IE手法，对生产现场中的人、物、场所三者之间的关系进行科学地分析研究后，再绘制定置管理图。主要步骤如下（截图自《可视化管理一课通》）：


人、物结合状态分析，是开展定置管理中最关键的一个环节 。在生产现场，人与物的结合有两种形式，即直接结合和间接结合。
直接结合是指需要的东西能立即拿到手，不存在由于寻找物品而发生时间的浪费。
间接结合是指人与物呈分离状态，为使人与物结合则需要信息媒介的指引。如图（截图自《可视化管理一课通》）：
定置管理图（位置），告诉你何物在何处——引导媒介
标牌、标示（名称），告诉你何物的名称——确认媒介


设计定置图时，需考虑以下方面：
1.设计定置图，适用时需以国标消防疏散图为基础，在此基础上根据管理的需要进行设计。可根据企业的特点，将不同区域的防火安全等级、不同的洁净区域、人流与物流通道等进行设计。
2.根据管理的需要，识别需绘制在图上的对象；
3.区域划分清晰，尺寸按比例，相对位置准确；
4.区域划分及主次，注意线条粗细和颜色的运用；
5.表现定置对象时，可用颜色、文字、对象图片，或这三种组合运用；
6.注意门的方向及开口、走道，紧急疏散通道及出口应明显；
7.注意绘制定置图表现的方位，需与看定置图时保持一致；
8.定置物可用标准信息符号（安全标志、公共信息标志、消防安全标志等）或自定义信息符号，应在图例上标注；
9.定置图应随着定置关系的变化而进行修改；
10.定置图应简明扼要，一目了然。




【提示】：
1.办公室没必要设置定置图。
2.建筑平面图，不可作为定置图。
3.验证定置图的导向效果，可找一个对该环境陌生的人按定置图查找，看其是否能快速达到你或他预选的位置。
