电子巡检手机APP设备点检及GPS定位的实践
作者：广东韶钢松山股份有限公司 赵光远 胡明 童保军 李超权 彭岱峻 刘德明 张明剑
一、前言
2013年以前，韶钢也实施过所谓的“点检定修制”管理，但由于没有统一的标准，点检定修管理方式五花八门，各单位按照增加的思路、方式实施，效果很不理想。主要表现在：
1.韶钢的作业长制还没有正式实施，点检员的定岗定员工作推延。
2.各单位的设备编码没有统一的编码标准，新编码和旧编码的对接遇到很多问题。
3.设备管理信息系统功能弱，无法适应新的点检定修制推行，点检定修流程的理顺受到制约。
2013年4月份开始，韶钢按照全面移植宝钢现代化管理理念，持续推行点检定修制。主要体现在以下几点：建立了点检定修体制体系，在公司全面实施点检定修制管理模式；加强了点检有效性、点检闭环管理；初步建立一支理论及技能素质相对过硬的点检队伍；深化TPM管理，发挥全员设备维护效能；逐步建立起设备管理体系综合评价标准；开展了一系列的点检队伍培训工作。
二、成果产生的背景
2013年7月—2014年6月，韶钢自主开发了设备管理信息系统，该系统自上线以来，逐步发现在局部功能应用上存在一些不足，具体情况如下：
1、无法真实地反映点检员出动率。目前，设备点检管理的要求越来越精细化，如何更真实的了解点检员是否按照规定的时间段、点检线路图、点检项目去现场实施点检作业，如何真实反映点检出动率。
2、无法真实反映点检到位率。目前比较多企业使用点检仪（PDA）进行专业点检,通过射频标签或二维码，将点检的时间和数据通过PDA无线传输到设备管理的信息化平台，系统自动记录点检人员是否去做了点检及点检结果。而韶钢目前没有装备这些设备。另外，对于一些关键设备，也有的企业在机组的附近设有点检表，点检人员现场点检后立即进行记录，同时还需在设备管理信息系统录入点检实绩，造成重复工作。
3、无法及时反映点检实绩。对于现有的点检模块的点检实绩录入，只是单纯的操作方式，通过鼠标点击完成录入，点检员按照点检线路图到现场点检时，在笔记本进行手工记录，完成后再回到办公室进行实绩录入，数据实时性不强，作业长、设备室管理人员无法及时掌握异常信息，容易造成点检项目的遗漏。
4、台式终端电脑数量少，制约设备管理信息系统的快速使用。目前韶钢取证点检员836人，现有点检员580人，设备管理信息系统配置电脑215台，还不能满足现实需要，点检终端设备可以缓解这一问题。
5、系统响应速度慢，工作效率不高。目前在系统中办理业务时，系统响应速度慢，业务办理时间长，影响工作效率。
三、解决方案

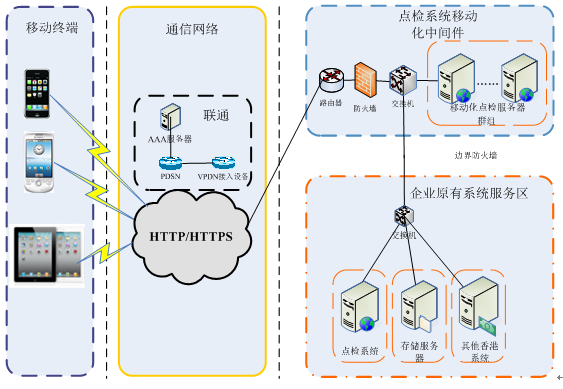

（一）利用中国联通高速WCDMA 3G无线网络，结合智能终端智能化功能及自带GPS定位功能，实现设备点检工作的移动化办公，提高工作效率，大大减轻点检人员操作难度。在原有的设备管理信息系统服务器前部署联通点检系统移动化中间件，中间件用先进的页面数据解析抓取技术，与适配系统业务逻辑脱离，在完全不改动企业现有应用系统的情况下，就能将现有系统的数据转变为手机客户端可以识别的终端数据，大大减少了开发成本，无需过多学习系统业务流程，实现业务系统的快速、安全移动化。同时也可以通过系统提供的接口，将系统提供的数据展现到手机终端上。

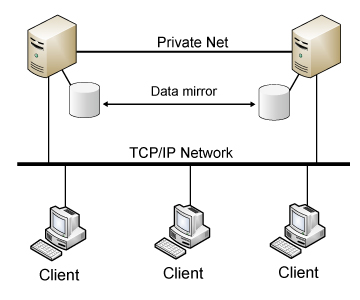

（二）通过对原有门户系统页面进行分析，重新组织加工处理，形成符合移动终端呈现的要求的用户交互界面来实现移动的需要。样式模板与图片资源在加载过程中采用缓存机制，一次加载成功之后不会再反复加载，不但节省了用户流量，更加缩短了交互时间。只有当客户端程序发现所需样式或图片在客户端上无法找到的时候才会向移动支撑平台发送请求，获取所需的样式数据或者图片。点检系统可在系统管理需求内对用户登录不设限制，出现并发情况（指同一瞬间提交数据）取决于服务器的处理能力及扩展能力，要满足应用系统运行，对服务器的性能和存储能力要作充分的考虑，一般情况600台点检终端出现并发情况不高于30，服务器能满足需求。采用双服务器并用模式：
（三）二维码与GPS定位
1）二维码定位：
实现此功能移动终端会自动调用扫描二维码软件，扫描出的信息包括路线桩号，当前时间，应负责点检人员，数据信息会自动传输到PC端的对应功能模块里，同时PC端需要提供数据传输的格式、接口内容等。
2）GPS定位：
客户端周期性通过GPS获取当前位置，客户端对数据进行分析后上传当前位置的经纬度信息。

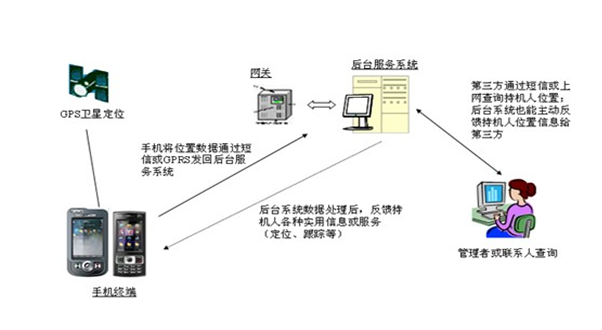

实现方式：客户端周期性通过GPS获取当前位置信息，传递移动办公后台服务端，客户端与服务器通过特定接口主动请求数据内容，客户端对数据进行分析，在查看地图时会显示出点检员的路线巡检图，精确范围30米以内。PC端点检系统需要提供数据包括：定位功能的接口说明，信息接口，应用接口，客户端信息接口，请求方式，参数字段等信息。原理图如下：
（四）“点检服务终端系统”项目，结合智能终端智能化功能及自带GPS定位功能，可以实现设备点检工作的移动化办公，提高工作效率，大大减轻点检人员操作复杂度，同时加强企业的管控，从而有效地解决目前设备管理信息系统在终端功能高效应用上的存在的欠缺。
四、具体做法
（一）点检实绩录入的创新实践
在不影响原有PC版点检系统的基础上，增加手机端的点检系统，方便韶钢点检员在点检现场通过手机上报点检信息，摒弃了过往点检员需通过本子手写点检信息，然后回办公室人工录入的低效工作方式。
（二）移动手机点检功能范围的拓展实践
设备点检子系统包含了点检标准的维护，点检计划的编制、实施、结果的录入、点检员定位以及履历的统计分析等点检日常管理以及设备异常信息的闭环处理三大部分。点检标准包括定点、定方法、定参数、定周期等基本设置，在点检标准基础上生成点检计划，然后实施点检和结果记录。整个流程依据设备点检标准，通过定期的检查，及时发现缺陷，并通过一段时间内检查结果的分析，判断设备的劣化趋势，做到及时维护，减低缺陷的发生率。
点检标准：点检（含给油脂）标准按分部设备9位码建立的项目标准、点检项次。系统根据项目标准给定的条件自动生成点检计划项目。
点检分工：专职点检员根据设备9位码指定生产、运行岗位。
点检工作日设定：对与国家法定假日，在此设定，点检计划生产时可跳过设定周期。
点检计划生成与调整：由点检（含给油脂）标准生成自动日常点检项目计划。根据设备状态和岗位、生产、运行点检计划和委托项目可对点检项目计划进行新增、删除、修改。
实施管理：根据点检项目计划及具体内容点检员实施点检作业。
点检实绩录入与分析：点检完毕，把点检实绩输入系统即实绩登录。定量化实绩数据可进行倾向管理。
设备异常信息管理：生产操作、点检员根据日常点检中发现的设备异常信息进行登录，并由点检员进行统一处理，或复检或检修等，并进行处理登录。
（三）手机定位功能的实践

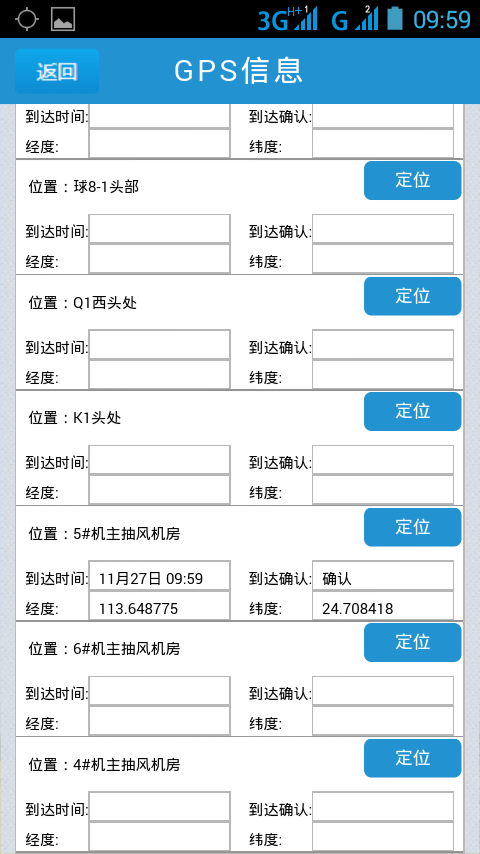

点检服务终端系统通过技术“定位”功能促进点检员“出动率”、“到位率”的提升，对每一条点检线路设定若干的定位点，点检员实施点检作业到达定位点时，通过终端获取经纬度坐标，在GPS经纬度允许的误差范围内，可认为已到位，否则认为没有到位。其展示图如下：
五、实施效果
1、通过实施此系统，确保了点检员“出动率”、“到位率”实现>99%目标，为绩效考评（KPI）提供支撑；（出动率 = 某一个时间段出动人员/全体点检员；到位率 = 某一时间段在点检路线上出现的人员数/全体点检员人数 ）
2、对于点检发现的设备故障，可现场查询出该设备的历史记录，包括点检异常和检修履历；
3、解决目前业务办理响应速度慢、办理时间长的问题，利用点检服务终端系统来提高响应速度，提高工作效率。软件启动及各功能的加载时间，控制在5秒内。
4、最大限度使用新技术提供的功能拓展，比如对于点检发现的设备故障，可及时拍照通过接口上传至设备系统，达到信息共享的目的。
5、点检员实现移动办公，缓解点检员电脑配置少的影响。
点检服务终端系统一个主要的功能就是点检员通过对设备的认真点检和管理准确地掌握设备的运行状况，并根据点检实绩分析或倾向管理，对设备采取多种维修方式并存的维修策略，编制切实可行的维修计划，尽量地避免设备的过维修和欠维修的发生，最经济地投入维修费用，确保生产设备正常运行。根据测算可减少台式电脑配置500台，直接经济效益为200万元。
间接经济效益，防范设备事故的发生，尽可能减少抢修任务的发生。保守估算间接经济效益为吨材设备成本降低综合成本1元，年间接经济效益500万元以上。
通过统计，直接和间接经济效益，年效益为约700万元。
六、社会效益

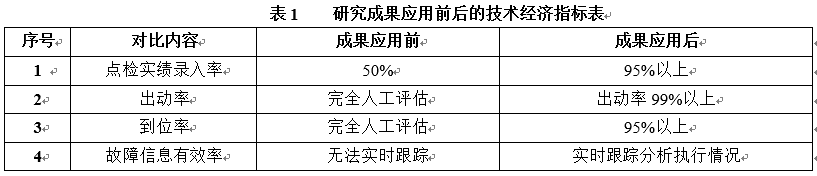

（一）点检终端服务系统与韶钢设备管理信息系统有力结合，点检员利用手机终端实施点检作业时，将设备故障信息、点检实绩、定位信息回传至设备管理信息系统，最终形成有效报表，供决策层及时掌握设备状态，制定高效、操作性性的维修策略。系统运行后，达到了预期效果。研究成果应用前后的技术经济指标对比见下表1：
在没有形成经验可供借鉴的情况下，自主研究完成点检服务终端建设，为信息化人员提供锻练平台，提高相关人员的技术和管理能力。
（二）点检终端服务系统提高免费通话时长功能，点检员可以利用此优惠，为自己节省电话成本，各终端手机互打电话免费，极大提高点检员使用的积极性。
七、结束语
从2004年以来，韶钢一直致力于企业设备管理信息化系统应用与完善，前后开发过四版设备管理信息系统，都是围绕各单位自身经营管理及产线的特点，没有形成统一的平台，且都是“孤岛式”子系统。
2013年以来，开发了第5版设备管理信息系统，利用统一的设备管理信息化系统平台，解决韶钢设备检修、状态管理、物料采购、财务成本、合同、计量、特种设备、固定资产等方面的协同管理问题，有效管控设备维护管理业务运作过程，为资源协调和管理决策提供有效的信息支持，实现企业设备资源与技术资源、人力资源、资金资源、物资资源的优化配置，保持和提升设备的性能(功能精度)，保证设备运行的安全性及环境危害性最小。
设备点检服务终端系统开发及应用，有效补充了设备管理信息系统在终端服务功能的不足，在人机和谐前提下追求设备点检、运行和维修费用的经济性，科学合理、灵活运用检修模式。
