自制改善：桥式起重机电动葫芦导向防坠装置


作者：中联重科股份有限公司混凝土机械公司 王伟  杨军武 隆冰洪  戴胜红  戴普查

一、企业的基本情况
中联重科股份有限公司(简称中联重科)创立于1992年，前身是原建设部长沙建设机械研究院，拥有50余年的技术积淀，是中国工程机械技术发源地。公司是中国工程机械首家A+H股上市公司，员工近3万人，在国内拥有十三大园区，在海外拥有意大利CIFA工业园、印度工业园、巴西工业园等，在全球40多个国家建有分子公司，以及营销、科研机构，拥有覆盖全球的销售网络和服务体系。2013年，公司实现总收入近800亿元，利税总额近90亿元，2014年全球最大的50家建筑设备制造商排名中，中联重科排名全球第七，国内第一。
其中混凝土机械公司在混凝土机械产品的研发、制造和销售领域，2013年生产销售规模200多亿元。主打产品涉及混凝土搅拌站（楼）、混凝土搅拌运输车、混凝土泵车、车载式混凝土泵车、混凝土拖泵、混凝土布料机、干混砂浆成套设备、机制砂成套设备、混凝土喷射机械手等9大类产品、100多个品种。拥有中国唯一的国家混凝土机械工程技术研究中心，在产品研发和技术创新上取得了丰硕成果，先后荣获100多项国家、部、省级科技成果奖和进步奖，获得600多项专利，引领全球混凝土机械行业的产品创新与技术进步。

二、创新事由
1、桥式起重机电动葫芦运行的故障及安全隐患

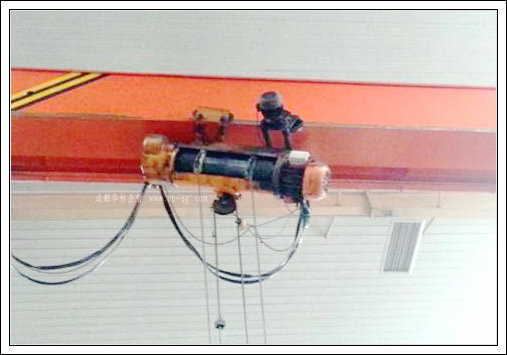

中联中科股份有限公司混凝土机械公司泵送产品制造部现有国产单梁桥式起重机160多台，采用的是葫芦悬挂结构方式，存在以下故障隐患：
a、电动葫芦跑车间隙调整困难；
b、电动葫芦跑车运行不平稳，传动齿轮会与起重机主梁底板边缘啃咬，磨损底板；
c、电动葫芦跑车传动齿圈有时会爬上起重机主梁底板，导致电动葫芦坠落风险。




2、桥式起重机电动葫芦安全事故具体案例
2013年6月3日，混凝土机械分公司泵送产品制造部机加车间单梁行车212-0012（10T)发生电动葫芦跑车出轨的严重险兆事故。




事故原因：
1、电动葫芦跑车间隙过大，已无调整位置；

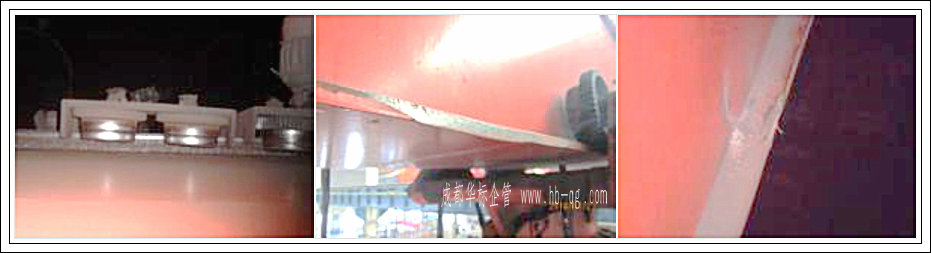

2、起重机主梁底板磨损严重，底板边缘局部已有缺口；
3、电动葫芦跑车单边驱动，运行不平稳；
4、电动葫芦跑车爬上底板而出轨。
处理措施：
1、更换电动跑车，调整跑车间隙；
2、起重机主梁底板补焊，补齐底板缺口；
3、电动葫芦导向防坠装置改善。

三、解决方案
在桥式起重机的电动葫芦跑车两端各加装一套导向轮，同时设计导向轮间隙调整装置。




四、实施效果
1、消除因单边传动或传动电机不同步引起的葫芦跑车运行不平稳问题，每台行车每年节省维保费用2000元，按160台计算，节省费用32万；
2、导向轮与起重机主梁底板边缘接触，消除葫芦跑车传动齿轮啃咬主梁底板，延长设备使用寿命，每台行车节省大修改造费用8000元，按160台计算，可节省费用128万元；
3、消除葫芦跑车传动齿圈爬上主梁底板而导致电动葫芦坠落的风险。

五、持续改进措施
1、导向防坠装置的导向轮进行淬火，保证导向轮的硬度，延长导向轮的使用寿命。
2、可在电动葫芦跑车两侧两端共加装四套导向轮，更加确保电动葫芦跑车的运行平稳，消除葫芦跑车的故障及安全隐患。
